VoIP Network to Remote Site

 VoIP Network to Remote Site

Langkah-langkah melakukan konfigurasi VoIP Network to Remote Site

1. Buka aplikasi Cisco Packet Tracer

2. Buat topologi seperti berikut

3. Setting VLAN Voice 1 di Switch 1 dan 2

Pada konfigurasi ini kita akan men-set port untuk mengakses vlan voice, Klik pada Switch, pilih

Tab CLI kemudian ketikan perintah berikut :

Switch 1

Switch 2

* pada perintah diatas "interface range fastEthernet 0/2-4" untuk melakukan

konfigurasi pada beberapa interface sekaligus.

* perintah "switchport voice vlan 1" untuk menset interface 0/1 - 0/5 untuk

mengakses voice vlan 1.

4. Setting IP Address Router 1 dan 2

Klik pada router, pilih Tab CLI kemudian ketikan perintah berikut :

Router 1

Router 2

5. Setting IP DHCP Pool Router 1 dan 2

Klik pada router, pilih Tab CLI kemudian ketikan perintah berikut :

Router 1

Router 2

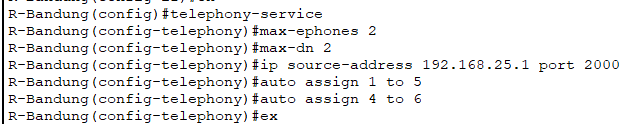

6. Setting telephony service pada router 1 dan 2

Klik pada router, pilih Tab CLI kemudian ketikan perintah berikut :

Router 1

Router 2

7. Setting dial number di router 1 dan 2

Klik pada router, pilih Tab CLI kemudian ketikan perintah berikut :

Router 1

Router 2

8. Setting router OSPF di router 1 dan 2

Klik pada router, pilih Tab CLI kemudian ketikan perintah berikut :

Router 1

Router 2

9. Menyalakan IP Phone

Klik pada IP Phone pilih Tab physical kemudian pasang/cabut, pasang kembali adapter :

Pasang adapter

Adapter sudah terpasang

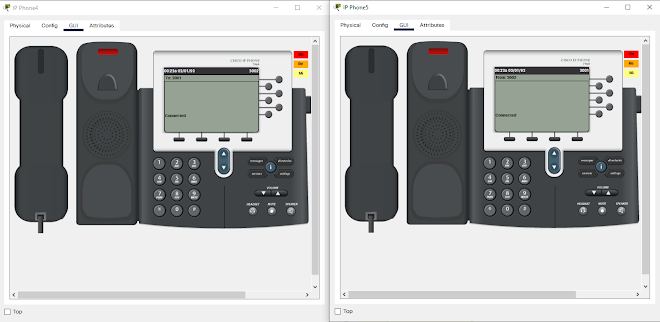

10. Melakukan panggilan

Klik pada IP Phone, pilih Tab GUI kemudian lakukan panggilan:

Kota Jogja

Kota Bandung

Kota Jogja-Bandung
